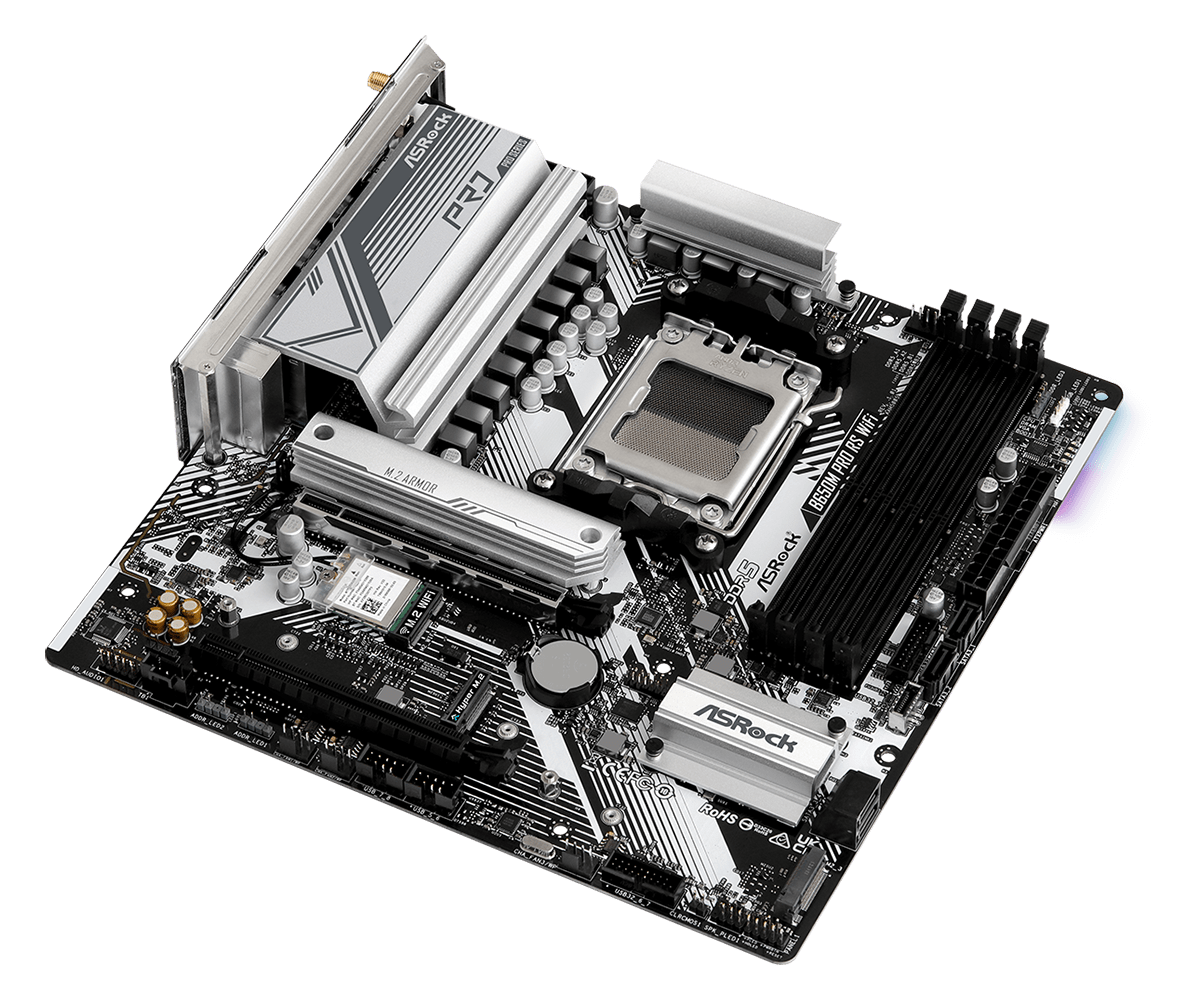

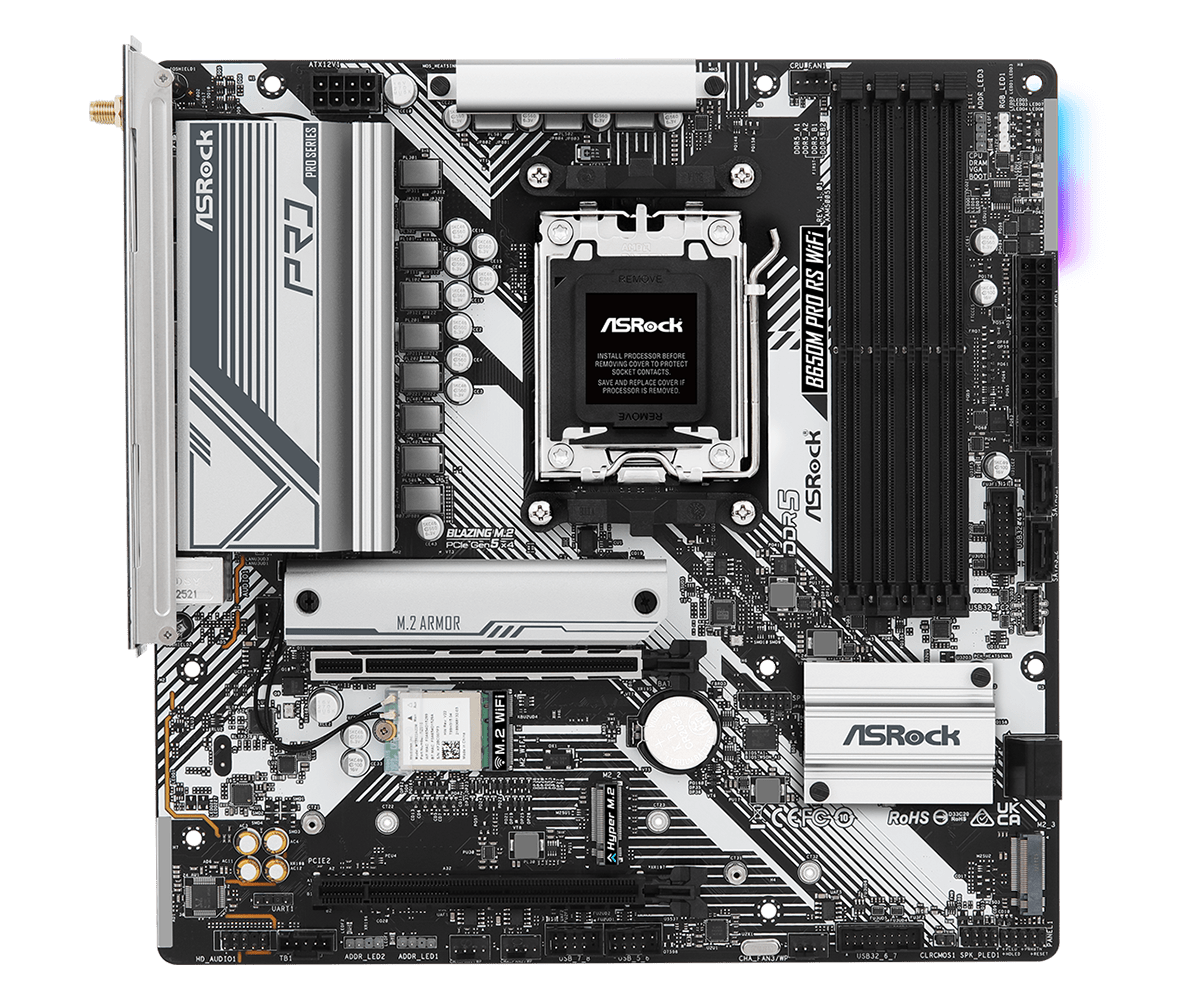

ASRock B650M Pro RS WiFi mATX主機板(B650M PRO RS WIFI)

產品特點

• 支援 AMD Socket AM5 Ryzen™ 9000, 8000 和 7000 Series 處理器
• 8+2+1 相供電, Dr.MOS
• 4 x DDR5 DIMMs
• 支援 Dual Channel, 高達 7200+ (OC)
• 1 PCIe 4.0 x16, 1 PCIe 3.0 x16
• 顯示輸出選項: HDMI, DisplayPort
• Realtek ALC897 7.1 聲道高傳真音效 Codec, Nahimic Audio
• 4 SATA3, 1 Blazing M.2 (PCIe Gen5 x4)
• 1 Hyper M.2 (PCIe Gen4 x4)
• 1 M.2 (PCIe Gen4 x2)
• 1 USB 3.2 Gen2 Type A+C (後置)
• 1 USB 3.2 Gen1 Type-C (前置)
• 6 USB 3.2 Gen1 Type-A (4 前置, 2 後置)
• Dragon 2.5 千兆網卡
• 802.11ax Wi-Fi 6E + Bluetooth

產品規格

• 獨家功能
• Superb Productivity
• - PCIe Gen5 (M.2)
• - 雙通道 DDR5
• Rock-Solid Durability
• - 8+2+1 相供電, 50A Dr.MOS
• - 預裝 I/O 擴充卡
• Ultrafast Connectivity
• - 2.5 千兆網卡, 802.11ax Wi-Fi 6E 模組
• EZ Update
• - BIOS Flashback 按鈕
• - ASRock Auto Driver Installer
• EZ Troubleshooter
• - ASRock 開機狀態檢查
• 處理器
• - 支援 AMD Socket AM5 Ryzen™ 9000, 8000 和 7000 Series 處理器*
• *擴充槽可用性可能因CPU不同而異。 Please refer to PCIe/M.2 Bandwidth Table for details.
• 晶片
• - AMD B650
• 記憶體
• - 雙通道 DDR5 記憶體技術
• - 4 x DDR5 插槽
• - 支援 DDR5 ECC/non-ECC, un-buffered 記憶體 高達 7200+(OC)*
• - 系統記憶體最大容量: 256GB
• - 支援 Extreme Memory Profile (XMP) 和 EXTended Profiles for Overclocking (EXPO) 記憶體模組
• *Please refer to Memory 支援 List for more information.
• BIOS
• - 256Mb AMI UEFI Legal BIOS, 支援圖形界面
• 內建顯示
• 整合 AMD RDNA™ graphics (實際支援程度按 CPU 而定)
• - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, 支援 HDR, HDCP 2.3 和 max. resolution 高達 4K 120Hz
• - 1 x DisplayPort 1.4 with DSC (compressed), 支援 HDCP 2.3 和 max. resolution 高達 4K 120Hz
• 音效
• - 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
• - Nahimic Audio
• 網路
• - 2.5 千兆網卡 10/100/1000/2500 Mb/s
• - Dragon RTL8125BG
• - 支援 Dragon 2.5 千兆網卡 軟體
• - 全智慧自動頻寬最佳化
• - 視覺化友善 UI 介面
• - 視覺化網路用量統計表
• - 內建遊戲, 瀏覽與串流模式頻寬最佳化
• - 使用者自定優先權控制
• 無線網路
• - 802.11ax Wi-Fi 6E 模組
• - 支援 IEEE 802.11a/b/g/n/ac/ax
• - 支援 Dual-Band 2x2 with extended 6GHz band* support
• - 雙天線支援 2 (發送) x 2 (接收) 分集技術
• - 支援 Bluetooth 5.2 + High speed class II
• - 支援 MU-MIMO
• *The Wi-Fi 6E 模組 is Microsoft® Windows® 11 only. There is no driver available for Windows® 10. The availability of the 6GHz band will depend on the different regulation status of each country 和 region. 將通過 Windows® Update和軟體更新啟用此功能（在支援的國家）。
• 6E功能只支援兼容6GHz的路由器。
• 擴充插槽
• CPU:
• - 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式*
• - 1 x PCIe 3.0 x16 插槽 (PCIE2), 支援 x4 模式*
• Chipset:
• - 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組*
• - 支援 AMD CrossFire™
• - 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1)
• *支援 NVMe SSD 開機
• 儲存
• CPU:
• - 1 x Blazing M.2 插槽 (M2_1, Key M), 支援 type 2260/2280 PCIe Gen5x4 (128 Gb/s) 模式*
• Chipset:
• - 1 x Hyper M.2 插槽 (M2_2, Key M), 支援 type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式*
• - 1 x M.2 插槽 (M2_3, Key M), 支援 type 2260/2280 PCIe Gen4x2 (32 Gb/s) 模式*
• - 4 x SATA3 6.0 Gb/s 連接埠
• *支援 NVMe SSD 開機
• RAID
• - 支援 RAID 0, RAID 1 和 RAID 10 for SATA storage devices
• - 支援 RAID 0, RAID 1 和 RAID 10 for M.2 NVMe storage devices*
• *Requires additional M.2 NVMe expansion 卡s to 支援 RAID 10
• USB
• - 1 x USB 3.2 Gen2 Type-C (後置)
• - 1 x USB 3.2 Gen2 Type-A (後置)
• - 1 x USB 3.2 Gen1 Type-C (前置)
• - 6 x USB 3.2 Gen1 Type-A (4 前置, 2 後置)
• - 8 x USB 2.0 (4 前置, 4 後置)
• *所有USB支援ESD 靜電保護
• 接頭
• - 1 x SPI TPM 接針
• - 1 x 電源 LED 與揚聲器接針
• - 1 x RGB LED 接針*
• - 3 x 可編程 LED 接針**
• - 1 x CPU 風扇連接埠 (4-pin)***
• - 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
• - 3 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
• - 1 x 24 針 ATX 電源連接埠
• - 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
• - 1 x 前置 Panel Audio 連接埠
• - 1 x Thunderbolt™ AIC 連接埠 (5-pin) (支援 ASRock Thunderbolt™ 4 AIC 卡)
• - 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
• - 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠)
• - 1 x 前置 Type C USB 3.2 Gen1 接針
• *支援至 12V/3A, 36W LED 燈條.
• ** 支援至 5V/3A, 15W LED 燈條
• *** CPU_FAN1 支援風扇功率最高 1A (12W).
• **** CPU_FAN2/WP 支援風扇功率最高 2A (24W).
• ***** CHA_FAN1~3/WP 支援風扇功率最高 2A (24W).
• CPU_FAN2/WP 和 CHA_FAN1~3/WP 可以自動偵測 3 針或 4 針風扇.

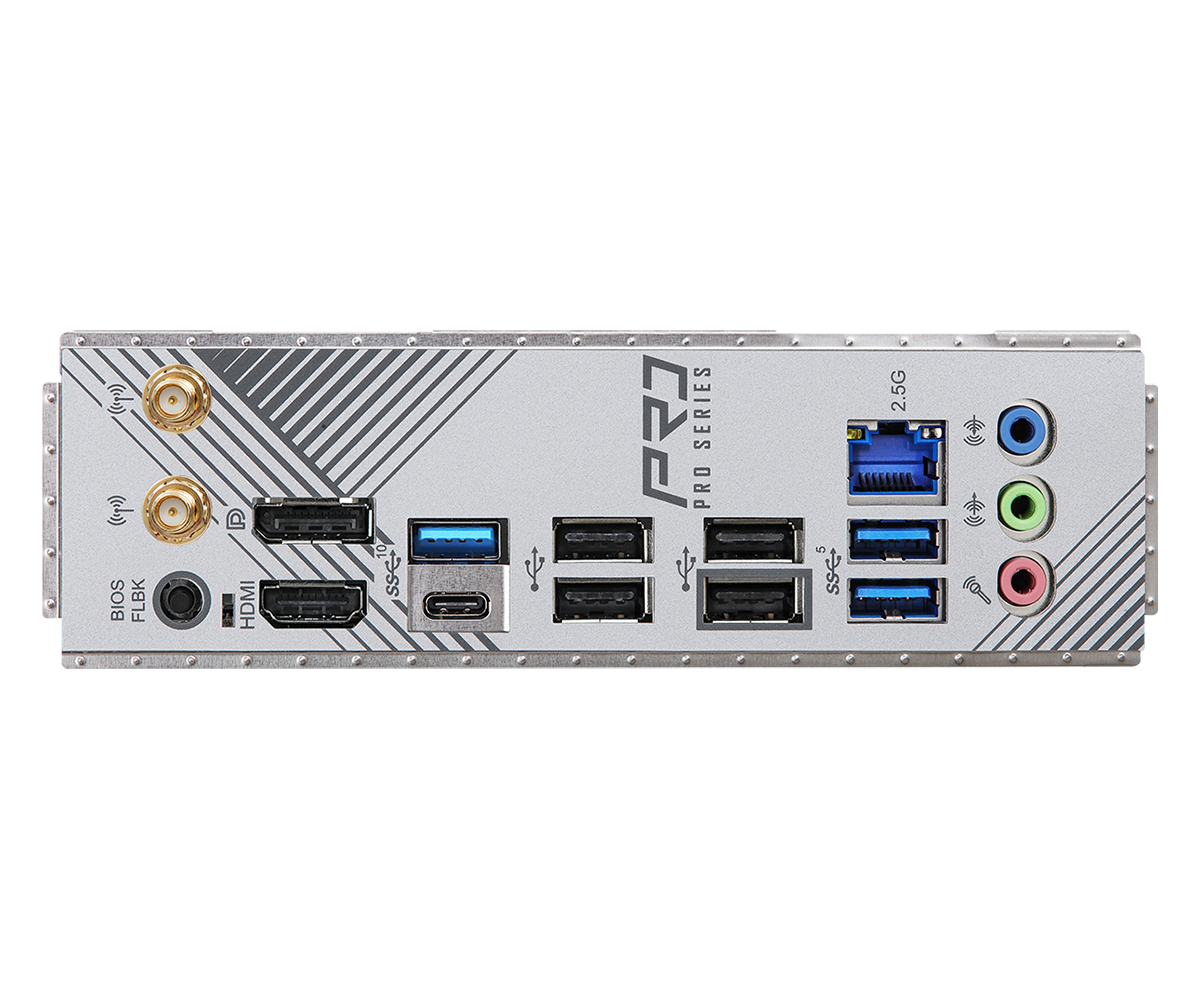

• 後背板輸出 / 入接口
• - 2 x 天線埠
• - 1 x HDMI 埠
• - 1 x DisplayPort 1.4
• - 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
• - 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
• - 2 x USB 3.2 Gen1 埠
• - 4 x USB 2.0 埠
• - 1 x RJ-45 網路埠
• - 1 x BIOS Flashback 按鈕
• - HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風
• 軟體與 UEFI
• 軟體
• - ASRock 主機板 Utility (A-Tuning)
• - ASRock Dragon 2.5 千兆網卡 軟體
• - ASRock Polychrome SYNC*
• UEFI
• - ASRock Full HD UEFI
• - ASRock Auto Driver Installer
• - ASRock Instant Flash
• *可從華擎 APP Shop 下載這些應用程式.
• 附件
• - 1 x 使用手冊
• - 2 x SATA 資料線
• - 2 x ASRock WiFi 2.4/5/6 GHz 天線
• - 3 x M.2 插槽螺絲
• - 1 x M.2 插模支座
• 規格
• - Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
• - 2 盎司銅製電路板
• 作業系統
• - 支援 Microsoft® Windows 10 64-bit / 11 64-bit
• 認證
• - FCC, CE
• - 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
